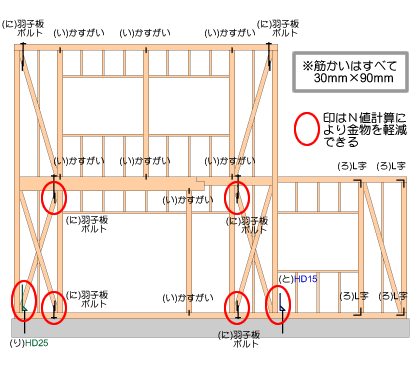

■建設省告示第1460号による柱の仕口
■建設省告示第1460号による柱の仕口
２階建ての部分における１階の柱のN値計算
N=A1×B1+A2×B2-Ｌ
| 通り | 計算式 | N値 | 金物 | |
|---|---|---|---|---|
| X1 | A1=3+(0)=3 A2=1.5+(+0.5)=2 N=3×0.8+2×0.8-1=3.0 |
3.0 | ＜3.7 | (ち)20kN引き寄せ金物 |
| X2 | A1=3+(0)=3 A2=1.5+(-0.5)=1 N=3×0.5+1×0.5-1.6=0.4 |
0.4 | ＜0.65 | (ろ)長ほぞ差し込み栓打又はL字形かど金物 |
| X6 | A1=3+(0)=0 A2=1.5+(-0.5)=1 N=3×0.5+1×0.5-1.6=0.4 |
0.4 | ＜0.65 | (ろ)長ほぞ差し込み栓打又はL字形かど金物 |
| X7 | A1=3+(0)=3 A2=1.5+(+0.5)=2 N=3×0.5+2×0.8-1.6=1.5 |
1.5 | ＜1.6 | (ほ)羽子板ボルトφ12mm又は短冊金物（スクリュー釘併用） |
